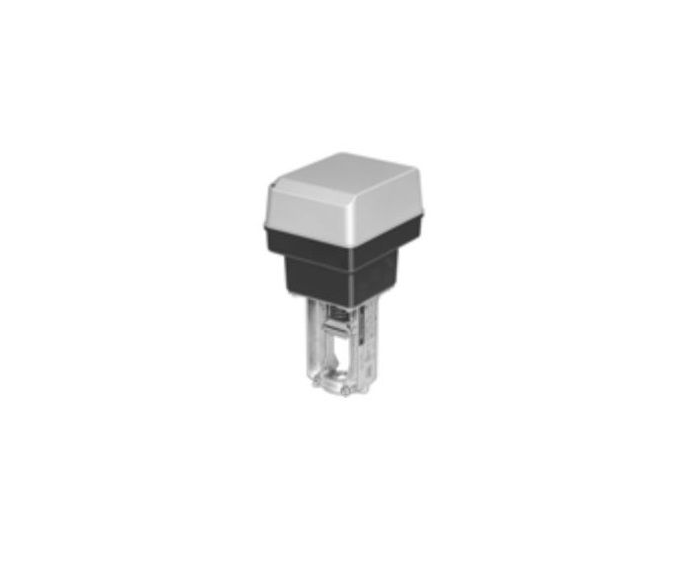

Moteur de vanne – ML7425B3012 – HONEYWELL

Fiche Technique

Actionneur de vanne linéaire : 24 VAC, 50/60 Hz , 12 VA ,IP54, 1.5in (38mm), 135lbf (1800N), sans ressort de rappel, électrique

Tige relevée en cas de panne de courant Couplage direct : course linéaire : actionneur de vanne avec une force nominale de 135 lbf

Le temps de fonctionnement à 60 Hz est de 1,5 min

Longueur de course : 20 millimètres
Température ambiante de fonctionnement minimale : -10 degrés Celsius
Tension d’alimentation : 24vac
Commentaires inclus : Oui
Température maximale du fluide de la vanne : 150 degrés Celsius
Largeur hors tout : 5,31 pouces
Marque Ligne : Centrale
A utiliser avec : Vanne linéaire électrique
Retour du printemps : Oui
Humidité de fonctionnement maximale : 95%
Orientation du retour par ressort : Tige vers le haut
Type de commande manuelle : Poignée d’enroulement de commande manuelle (couvercle intérieur)
Humidité de fonctionnement minimale : 5%
Profondeur globale : 161 millimètres
Durée : 90 secondes
Type de montage : Directement sur les vannes à soupape V5011/V5013/VGF avec course de 3/4 po ou 20 mm
Température ambiante de fonctionnement maximale : 50°C
Approbations réglementaires  : Approuvé CE
Consommation d’énergie motrice : 12 volts ampères par kilogramme
Nombre d’interrupteurs d’extrémité : 0
Hauteur totale : 11,25 pouces
Force de tige : 135 livres-force
Fréquence de tension d’alimentation  : 60hertz
Signal de contrôle : Modulation
Retour : Courant continu 2 à 10 tensions
Évaluation du feu et de la fumée : Non
Fréquence : 50hertz
Type d’actionneur : Électrique
Mouvement de l’actionneur : Linéaire
