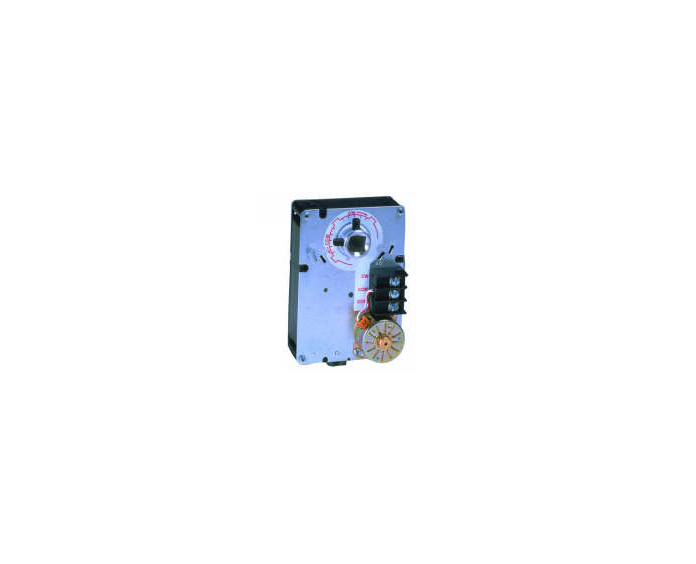

Servomoteur – ML6161B2024/U – HONEYWELL

Fiche Technique

Notice montage

Actionneur SPDT  flottant à couplage direct : Rappel sans ressort : 35 lb-po : 24 Vca  +/-20 %, 50 Hz : 60 Hz : Flottant : SPDT : 90 s : Standard

Débrayage manuel
Commutateur auxiliaire ajoutable sur site
Course sélectionnable de 45, 60 ou 90 degrés dans le sens horaire (cw) ou antihoraire (ccw).
Réglage de la position minimum de 0 à 30 degrés (direction droite ou gauche)

ApplicationCVCDimensions : (po)5,55 po de hauteur x 3,39 po de largeur x 2,52 po de profondeur

Dimensions (mm) : 141 mm de hauteur x 86 mm de largeur x 64 mm de profondeur

Comprend : Ensemble de sac 4074ENY

Poids (lb) :1,5 livrepoids (kg)0,68kg

Matériaux : Plaque d’acier et plastique classé Plenum

MontageCouplé : direct

Fréquence50 Hz ; 60 Hz

Approbations, Underwriters Laboratories : Inc.UL873, homologué plénum

Connections électriques : Bornes à vis

Plage d’humidité de fonctionnement (% HR) :5 à 95 % HR, sans condensation

Tension d’alimentation : 24 VCA ±20%

Consommation d’énergieConduite– 1,8 VA

Plage de températures d’expédition et de stockage : (F)20 F à 130 F

Plage de températures d’expédition et de stockage (C) : -18°C à +54°C

Homologations CE : 89/336/CEC, 73/23/CEE

Approbations, Canadian Underwriters Laboratories : Inc.cUL C22.2 n° 24-93

Plage de température ambiante (C) :-18°C à +50°C

Plage de température ambiante (F) :20 F à 125 F

Approbations, C-Tick : N314

Indice de protection environnementale, électrique ou contre la pénétration :NEMA 1

Interrupteur auxiliaire interne : 0

Indice de bruit maximum : Conduite (dB(A) à 1 m) – 45Accident vasculaire cérébral90 degrés

Dimensions de l’arbre (po) : 3/8 à 1/2 po carré ou rond

Type d’actionneur :Amortisseur

Signal de contrôle : Flottant; SPDT ; Allumé éteint

Mode sans échec : Retour sans ressort

Couple nominal (lb-in.) :35 lb-po.

Couple nominal (Nm) : 4 Nm

Couples nominaux supplémentaires (lb-in.) :Décrochage maximum : 70 lb-po.

Couples supplémentaires (Nm) :Décrochage maximum – 8 Nm

Commutateurs auxiliaires externes disponibles : Oui, 201052B

Rotation pour ouvrir :Par câblage

Ajustement de la course de rotation :Limité mécaniquement à 45 ou 60 degrés dans les directions CW ou CCW

Calendrier, nominal :Conduite à 60 Hz – 90 secondes

Type d’adaptateur d’arbre : Moyeu en aluminium, deux vis de réglage

Opération manuelle :Mécanisme de débrayage

Dimensions de l’arbre (mm): 10 à 13 mm carré/rond

231,70 HT

Disponible sur commande
