Vanne de dérivation 3 voies – VCZMQ6000/U – RESIDEO

Notice de montage

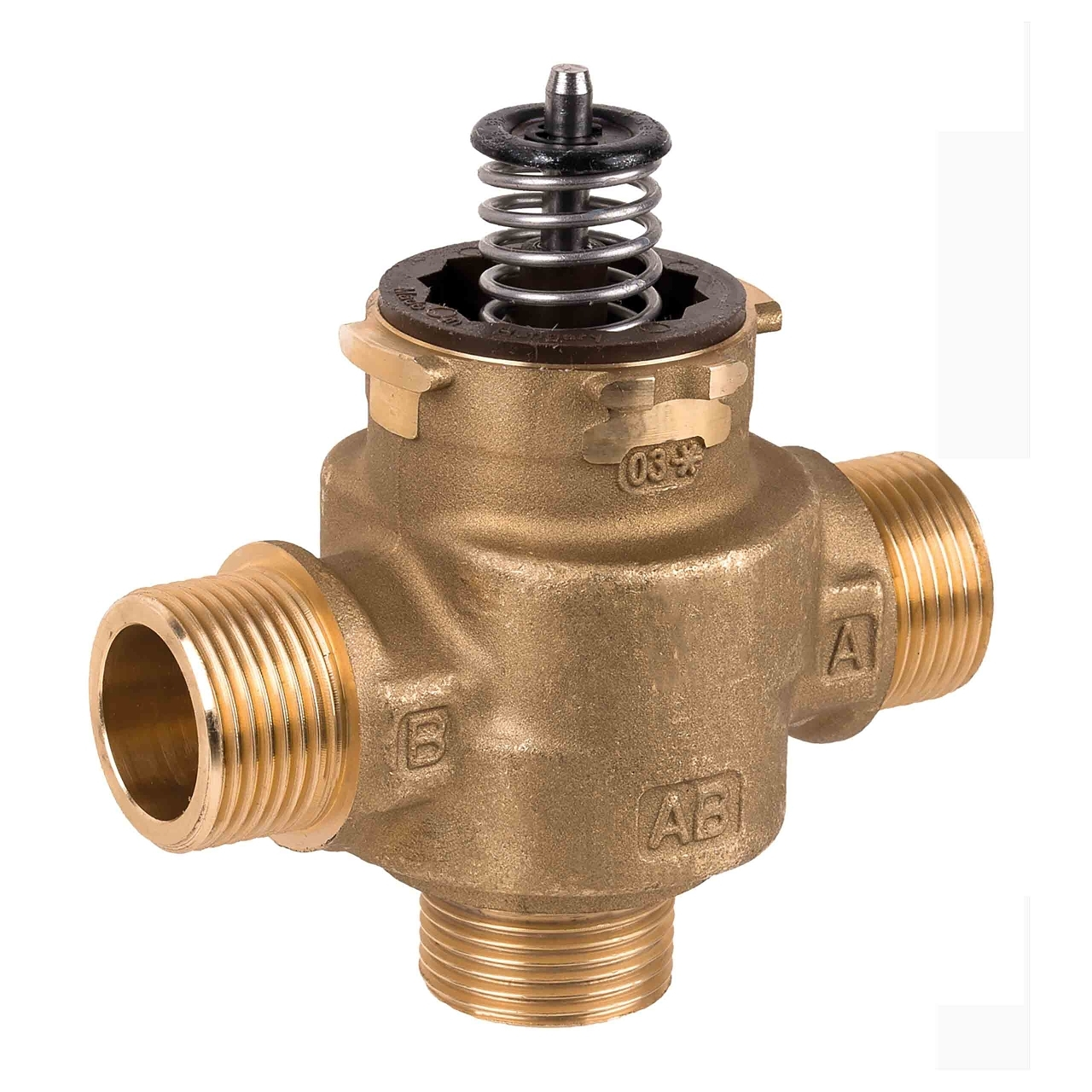

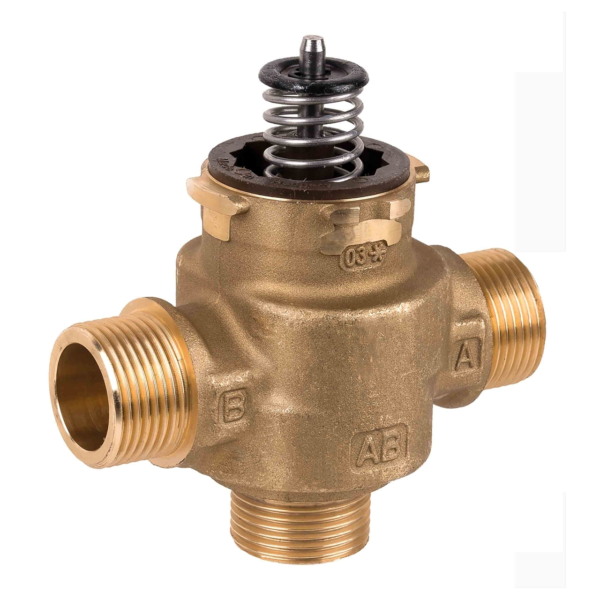

Vanne de dérivation à 3 voies, filetage extérieur, 1 po, 8.6 kvs

Corps de vanne de dérivation VC à filet femelle. Un corps de 22 mm et 28 mm avec raccord à bague de serrage est également disponible. Ils sont utilisés dans les applications de chauffage et de refroidissement domestiques et de petite taille pour réguler le débit d’eau chaude et/ou froide.

Les vannes hydroniques équilibrées à 2 positions de la série VC d’Honeywell Home sont utilisées dans les applications de chauffage et de climatisation domestiques et de petites entreprises pour contrôler le débit d’eau chaude et/ou froide. Elles se composent d’un actionneur, d’une vanne et d’une cartouche.

Conception robuste
Pression différentielle élevée jusqu’à 4 bars
Commande par un régulateur SPST ou SPDT à tension de secteur
Consommation électrique minimale de l’actionneur
Actionneur à double isolation
Remplacement rapide et facile des pièces mobiles
L’installation de la tête de l’actionneur ne nécessite pas la vidange du système
Capacité de débit élevée
Matériaux : Boîtier de vanne en bronze rouge, cartouche en plastique avec tige en acier inoxydable

Couleur :Laiton

Inclut : Valve, Cartridge Changing Tool

Poids du produit : 0.66 lb

Température de fonctionnement ambiante (max) : 65 °C

Température de fonctionnement ambiante (min) : 0 °C

Pression différentielle pour fermeture (max.) : 4 bar

Température du média (max) : 95 °C

Température du média (min) : 1 °C

Pression de service (max) : 20 Bar

Matériau du joint : Caoutchouc EPDM

Température d’expédition et d’entreposage (max) : 150 °F

Température d’expédition et d’entreposage (min) : -40 °C

Matériau du corps de vanne : Laiton

Forme du corps de vanne : Trois voies, A-AB-B

Cartouche de vanne : Oui

Caractéristique du flux de vanne : Quick Open

Matériau du siège de la vanne : Joints toriques EPDM sur piston Noryl

Matériau de la tige de vanne : Acier inoxydable

Médias contrôlés : Mélange glycol 60 %

Diamètre DN :DN25
